Standard Platinensteckverbinder

Platinensteckverbinder zum Löten können über gerade oder abgewinkelte Lötstifte direkt auf einer Leiterplatte befestigt werden. Unsere Standard Platinensteckverbinder gibt es mit verschiedenen Befestigungstechnologien für die Drähte/Kabel: Die Rising Clamp Technologie oder die Schraubbefestigung mit Kabelschutz. Unsere Platinensteckverbinder sind in verschiedenen Rastern uns Ausführungen verfügbar.

Artikel
Art.-Nr.: CTBP2054 Anschlussklemme 2,54 mm \| Rising-Clamp Bemessungsspannung (UL) 150 V Bemessungsstrom (allgemein) 6 A Bemessungsstrom (UL) 6 A Basismaterial Kunststoff Material, Werkstoff Polyamid 66 Rastermaß 2,54 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar nein Zuschneidbar nein Brennbarkeitsklasse UL94-V0 Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0305 Anschlussklemme 3,5 mm \| Drahtschutzbügel \| niedriges Profil Anschlussquerschnitt, eindrähtig (mm²) 0,32-1,6 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,32-1,6 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 15 A Leiterquerschnitt (AWG) 28-16 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 3,5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0355 Anschlussklemme 3,5 mm \| Drahtschutzbügel \| niedriges Profil \| 90° Anschlussquerschnitt, eindrähtig (mm²) 0,32-1,3 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,32-1,3 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 15 A Leiterquerschnitt (AWG) 28-18 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 3,5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Kabelschutz ja Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP3051 Anschlussklemme 3,5 mm \| ultraflaches Profil Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,0 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,0 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 10 A Kabeleingang (max.) 1mm Leiterquerschnitt (AWG) 24-18 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 3,5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0308 Anschlussklemme 3,81 mm \| niedriges Profil \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,32-1,6 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,32-1,6 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 15 A Leiterquerschnitt (AWG) 28-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 3,81 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTB7000 Anschlussklemme 5 mm \| zuschneidbar \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,2-4,0 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,2-4,0 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 450 V Bemessungsstrom (allgemein) 22 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 22 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 30-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grau Anschlussart Liftsystem (Rising Clamp) Betriebstemperatur +85 °C Bauhöhe / Profil Standard Steckbar / Verrastbar nein Zuschneidbar ja Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja IMQ-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0100 Anschlussklemme 5 mm \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 20 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 22-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0150 Anschlussklemme 5 mm \| 90° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 20 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 22-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0500 Anschlussklemme 5 mm \| niedriges Profil \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 1 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 1 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 8 A Bemessungsstrom (UL) 8 A Bemessungsstrom (VDE) 15 A Leiterquerschnitt (AWG) 22-16 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0550 Anschlussklemme 5 mm \| niedriges Profil \| 90° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,32-1,6 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,32-1,6 mm² Bemessungsspannung (UL) 300 V Bemessungsstrom (allgemein) 12 A Bemessungsstrom (UL) 12 A Leiterquerschnitt (AWG) 26-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0700 Anschlussklemme 5 mm \| High Power \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,13-3,31 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,13-3,31 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 20 A Bemessungsstrom (UL) 20 A Bemessungsstrom (VDE) 24 A Leiterquerschnitt (AWG) 26-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Besondere Eigenschaften High-Power Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil noch Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0750 Anschlussklemme 5 mm \| High Power \| 90° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,13-3,31 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,13-3,31 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 20 A Bemessungsstrom (UL) 20 A Bemessungsstrom (VDE) 24 A Leiterquerschnitt (AWG) 26-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Horizontal Besondere Eigenschaften High-Power Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil noch Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja IMQ-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP1000 Anschlussklemme 5 mm \| Standardprofil \| schraubbar Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,5 mm² Bemessungsspannung (UL) 250 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP1050 Anschlussklemme 5 mm \| Standardprofil \| 90° Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,5 mm² Bemessungsspannung (UL) 250 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Ausrichtung Kabeleingang 90 Grad Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP3000 Anschlussklemme 5 mm \| niedriges Profil \| 45° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,33-2,08 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,33-2,08 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 300 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung 45 Grad Betriebstemperatur -40 °C bis +105 °C Ausrichtung Kabeleingang 45 Grad Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP5000 Anschlussklemme 5 mm \| niedriges Profil \| Commercial Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,5 mm² Bemessungsspannung (UL) 250 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Ausrichtung Kabeleingang 90 Grad Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP5050 Anschlussklemme 5 mm \| niedriges Profil \| 90° Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,5 mm² Bemessungsspannung (UL) 250 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP90HG In-Line-Anschlussklemme 5 mm \| horizontal Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 450 V Bemessungsstrom (allgemein) 20 A Bemessungsstrom (UL) 20 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 24-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Schraubanschluss Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP90VG In-Line-Anschlussklemme 5 mm \| vertikal Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 450 V Bemessungsstrom (allgemein) 20 A Bemessungsstrom (UL) 20 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 24-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Schraubanschluss Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBPDDVG Doppelstock-Anschlussklemme 5 mm \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 51 A Bemessungsstrom (VDE) 18 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 30-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil noch Anzahl Ebenen 2 Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBPTDVG Dreistock-Anschlussklemme 5 mm \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 1,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 18 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 30-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil noch Anzahl Ebenen 3 Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0108 Anschlussklemme 5,08 mm \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,3-3,31 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,3-3,31 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 20 A Leiterquerschnitt (AWG) 22-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5,08 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0158 Anschlussklemme 5,08 mm \| 90° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,3-3,31 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,13-3,31 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 20 A Leiterquerschnitt (AWG) 22-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5,08 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0508 Anschlussklemme 5,08 mm \| niedriges Profil \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 1,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 8 A Bemessungsstrom (UL) 8 A Bemessungsstrom (VDE) 15 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 26-16 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5,08 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder

Technischer Support

Sonderanfertigung

Anschlussarten von Platinensteckverbindern

Schraubanschluss mit Kabelschutz

Beim Schraubanschluss mit Kabelschutz werden die Kabel- bzw. der Stahldrähte durch das Andrehen der Schraube direkt auf den Pol gedrückt und so eine Verbindung hergestellt.

Nachteile bei dieser Anschlusstechnologie sind häufig die Beschädigung des Drahtes durch zu festes Anziehen der Schraube und eine geringere Kontaktsicherheit des Drahtes. Unsere Platinensteckverbinder haben einen zusätzlichen Kabelschutz um die Kontaktsicherheit zu erhöhen und eine Beschädigung des Anschlussdrahtes durch die Schraube zu vermeiden.

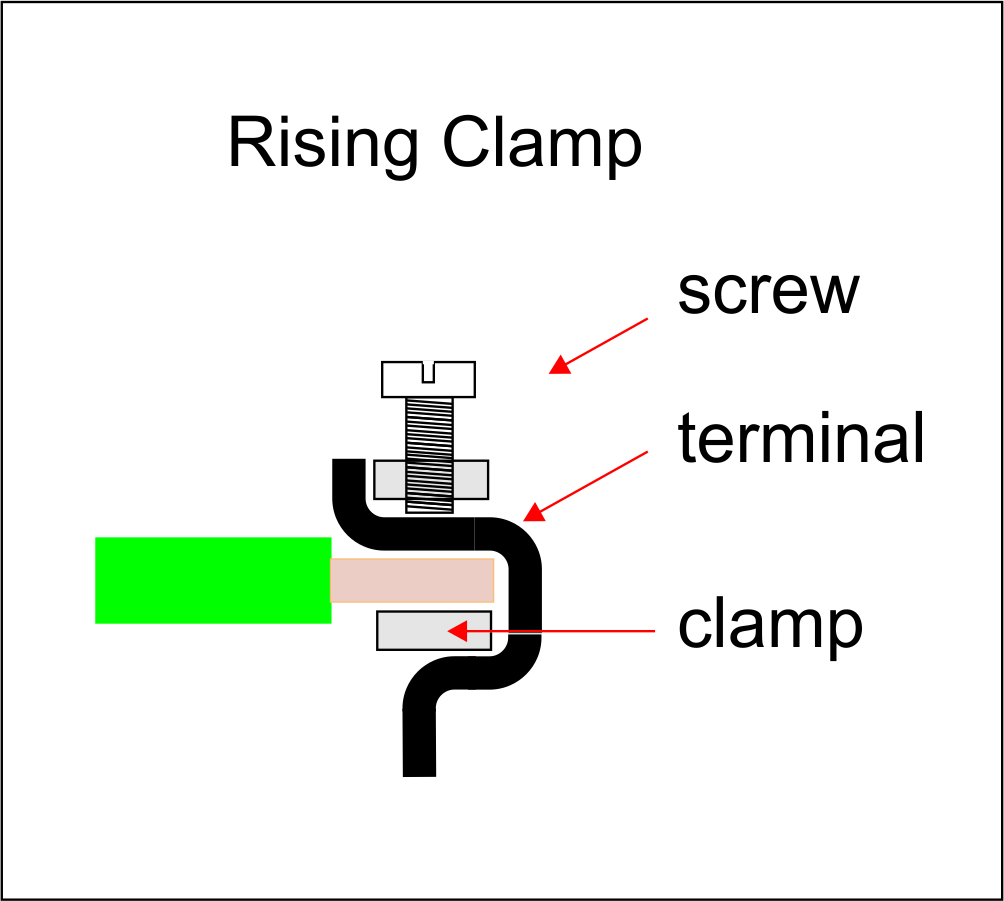

Schraubanschluss mit Rising Clamp

Eine noch höhere Kontaktsicherheit bietet die Verschraubung mit einem Zugfederanschluss, der sog. Rising Clamp. Hier wird durch das Anrehen der Schraube die Klemme angehoben, wodurch das Kabel mit dem Pol verbunden wird.

Durch diese Variante kann die Anschlussklemme auch in Umgebungen mit Erschütterungen eingesetzt werden.

Artikel
Art.-Nr.: CTBP2054 Anschlussklemme 2,54 mm \| Rising-Clamp Bemessungsspannung (UL) 150 V Bemessungsstrom (allgemein) 6 A Bemessungsstrom (UL) 6 A Basismaterial Kunststoff Material, Werkstoff Polyamid 66 Rastermaß 2,54 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar nein Zuschneidbar nein Brennbarkeitsklasse UL94-V0 Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0305 Anschlussklemme 3,5 mm \| Drahtschutzbügel \| niedriges Profil Anschlussquerschnitt, eindrähtig (mm²) 0,32-1,6 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,32-1,6 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 15 A Leiterquerschnitt (AWG) 28-16 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 3,5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0355 Anschlussklemme 3,5 mm \| Drahtschutzbügel \| niedriges Profil \| 90° Anschlussquerschnitt, eindrähtig (mm²) 0,32-1,3 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,32-1,3 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 15 A Leiterquerschnitt (AWG) 28-18 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 3,5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Kabelschutz ja Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP3051 Anschlussklemme 3,5 mm \| ultraflaches Profil Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,0 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,0 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 10 A Kabeleingang (max.) 1mm Leiterquerschnitt (AWG) 24-18 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 3,5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0308 Anschlussklemme 3,81 mm \| niedriges Profil \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,32-1,6 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,32-1,6 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 15 A Leiterquerschnitt (AWG) 28-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 3,81 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTB7000 Anschlussklemme 5 mm \| zuschneidbar \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,2-4,0 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,2-4,0 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 450 V Bemessungsstrom (allgemein) 22 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 22 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 30-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grau Anschlussart Liftsystem (Rising Clamp) Betriebstemperatur +85 °C Bauhöhe / Profil Standard Steckbar / Verrastbar nein Zuschneidbar ja Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja IMQ-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0100 Anschlussklemme 5 mm \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 20 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 22-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0150 Anschlussklemme 5 mm \| 90° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 20 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 22-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0500 Anschlussklemme 5 mm \| niedriges Profil \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 1 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 1 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 8 A Bemessungsstrom (UL) 8 A Bemessungsstrom (VDE) 15 A Leiterquerschnitt (AWG) 22-16 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0550 Anschlussklemme 5 mm \| niedriges Profil \| 90° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,32-1,6 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,32-1,6 mm² Bemessungsspannung (UL) 300 V Bemessungsstrom (allgemein) 12 A Bemessungsstrom (UL) 12 A Leiterquerschnitt (AWG) 26-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0700 Anschlussklemme 5 mm \| High Power \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,13-3,31 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,13-3,31 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 20 A Bemessungsstrom (UL) 20 A Bemessungsstrom (VDE) 24 A Leiterquerschnitt (AWG) 26-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Besondere Eigenschaften High-Power Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil noch Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0750 Anschlussklemme 5 mm \| High Power \| 90° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,13-3,31 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,13-3,31 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 20 A Bemessungsstrom (UL) 20 A Bemessungsstrom (VDE) 24 A Leiterquerschnitt (AWG) 26-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Horizontal Besondere Eigenschaften High-Power Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil noch Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja IMQ-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP1000 Anschlussklemme 5 mm \| Standardprofil \| schraubbar Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,5 mm² Bemessungsspannung (UL) 250 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP1050 Anschlussklemme 5 mm \| Standardprofil \| 90° Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,5 mm² Bemessungsspannung (UL) 250 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Ausrichtung Kabeleingang 90 Grad Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP3000 Anschlussklemme 5 mm \| niedriges Profil \| 45° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,33-2,08 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,33-2,08 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 300 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung 45 Grad Betriebstemperatur -40 °C bis +105 °C Ausrichtung Kabeleingang 45 Grad Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP5000 Anschlussklemme 5 mm \| niedriges Profil \| Commercial Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,5 mm² Bemessungsspannung (UL) 250 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Ausrichtung Kabeleingang 90 Grad Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP5050 Anschlussklemme 5 mm \| niedriges Profil \| 90° Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,5 mm² Bemessungsspannung (UL) 250 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP90HG In-Line-Anschlussklemme 5 mm \| horizontal Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 450 V Bemessungsstrom (allgemein) 20 A Bemessungsstrom (UL) 20 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 24-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Schraubanschluss Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP90VG In-Line-Anschlussklemme 5 mm \| vertikal Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 450 V Bemessungsstrom (allgemein) 20 A Bemessungsstrom (UL) 20 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 24-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Schraubanschluss Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBPDDVG Doppelstock-Anschlussklemme 5 mm \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 51 A Bemessungsstrom (VDE) 18 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 30-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil noch Anzahl Ebenen 2 Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBPTDVG Dreistock-Anschlussklemme 5 mm \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 1,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 18 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 30-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil noch Anzahl Ebenen 3 Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0108 Anschlussklemme 5,08 mm \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,3-3,31 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,3-3,31 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 20 A Leiterquerschnitt (AWG) 22-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5,08 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0158 Anschlussklemme 5,08 mm \| 90° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,3-3,31 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,13-3,31 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 20 A Leiterquerschnitt (AWG) 22-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5,08 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0508 Anschlussklemme 5,08 mm \| niedriges Profil \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 1,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 8 A Bemessungsstrom (UL) 8 A Bemessungsstrom (VDE) 15 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 26-16 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5,08 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder

Standard Platinensteckverbinder

Anschlussarten von Platinensteckverbindern

Schraubanschluss mit Kabelschutz

Schraubanschluss mit Rising Clamp
