Technische Daten & Eigenschaften
| Basismaterial | Kunststoff |
|---|---|
| Material, Werkstoff | Polycarbonat UL94-V0 |
| Farbe | Hellgrau |
| Hutschienenmontage | ja |
| Zwischenboden | nein |
| Lüftungsschlitze | nein |
| Lange Wand | ja |
| Brennbarkeitsklasse | UL94-V0 |
| IP-Schutzart | IP20 |
| Kategorie | Hutschienengehäuse |
Anmerkungen
- Bei Gehäusen mit langer Wand ist kein Einsatz von Klemmenabdeckungen vorgesehen
Videos
Beschreibung
Das Gehäuse mit langer Wand verfügt über zwei seitliche Öffnungen für Klemmenabgänge. Das Gehäuse ist für eine Befestigung auf der DIN- und Hut-Schiene nach DIN EN 50022 oder eine direkte Wandmontage geeignet. Die Montage der Leiterplatte ist sowohl horizontal (bis zu 3 Leiterplatten) als auch vertikal (bis zu 2 Leiterplatten) möglich.
Leiterplattenposition A ermöglicht die Befestigung der Leiterplatte ohne Schrauben, indem diese Zwischen Boden und Gehäuse geklemmt wird.
Ein Guide zur Auswahl des passenden Gehäuses und Anbringung der PCB erhalten Sie bei Downloads (Aufbauanleitung).
Die empfohlene Standard Anschlussklemme ist die CTBP0108. Klemmenabdeckungen passen aufgrund der langen Wand nicht auf das Gehäuse.
Mit Hilfe einer Auswahl-Tabelle im Bereich "Downloads" können Sie weitere passende Anschlussklemmen ermitteln.
Leiterplattenposition A ermöglicht die Befestigung der Leiterplatte ohne Schrauben, indem diese Zwischen Boden und Gehäuse geklemmt wird.
Ein Guide zur Auswahl des passenden Gehäuses und Anbringung der PCB erhalten Sie bei Downloads (Aufbauanleitung).
Die empfohlene Standard Anschlussklemme ist die CTBP0108. Klemmenabdeckungen passen aufgrund der langen Wand nicht auf das Gehäuse.
Mit Hilfe einer Auswahl-Tabelle im Bereich "Downloads" können Sie weitere passende Anschlussklemmen ermitteln.
Sonderanfertigung
Produktvarianten
Bestell-Nr. | Länge | Breite | Höhe | Farbe | Größe | Lange Wand | IP-Schutzart | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
CNMB-1W-2 |
17,5 mm |
90 mm |
58 mm |
Hellgrau |
1 |
IP20 |
Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.) |
|
||
|

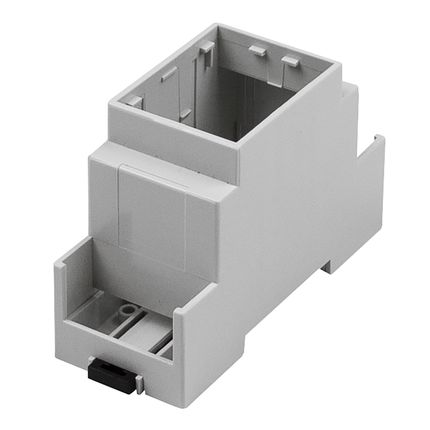

CNMB-2W-2 |
36 mm |
90 mm |
58 mm |
Hellgrau |
2 |
IP20 |
Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.) |
|
||
|

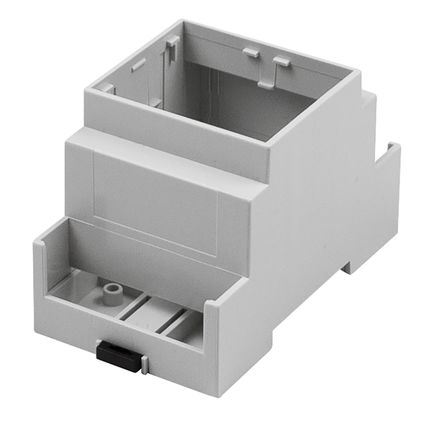

CNMB-3W-2 |
53 mm |
90 mm |
58 mm |
Hellgrau |
3 |
IP20 |
Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.) |
|
||
|

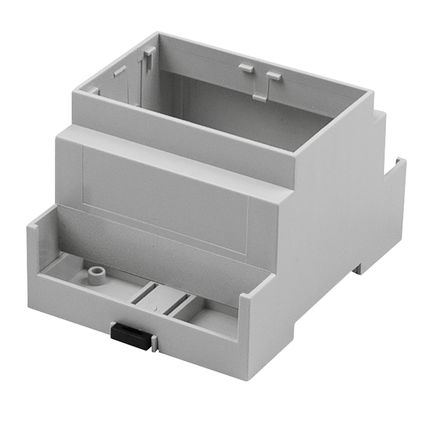

CNMB-4W-2 |
71 mm |
90 mm |
58 mm |
Hellgrau |
4 |
IP20 |
Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.) |
|
||
|

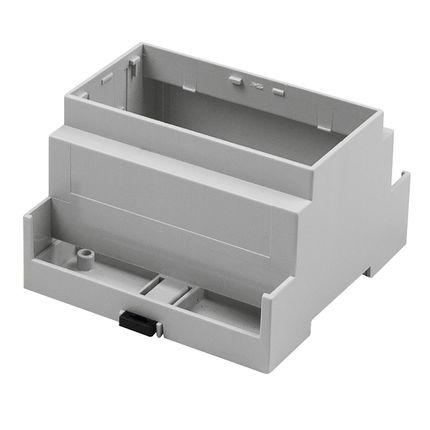

CNMB-5W-2 |
88 mm |
90 mm |
58 mm |
Hellgrau |
5 |
IP20 |
Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.) |
|
||
|

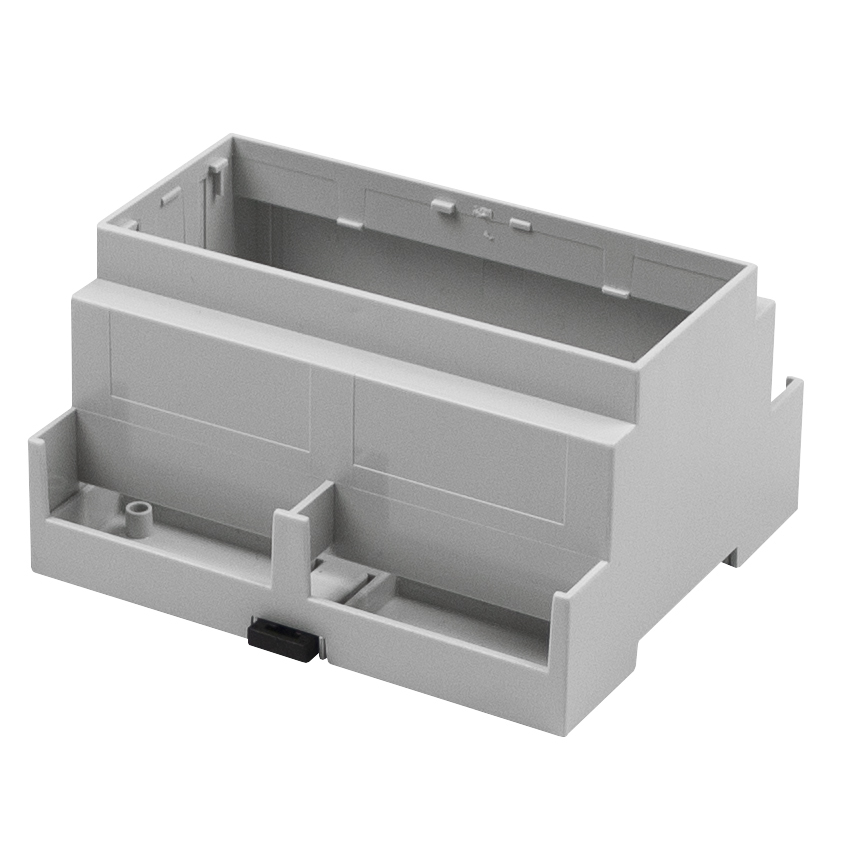

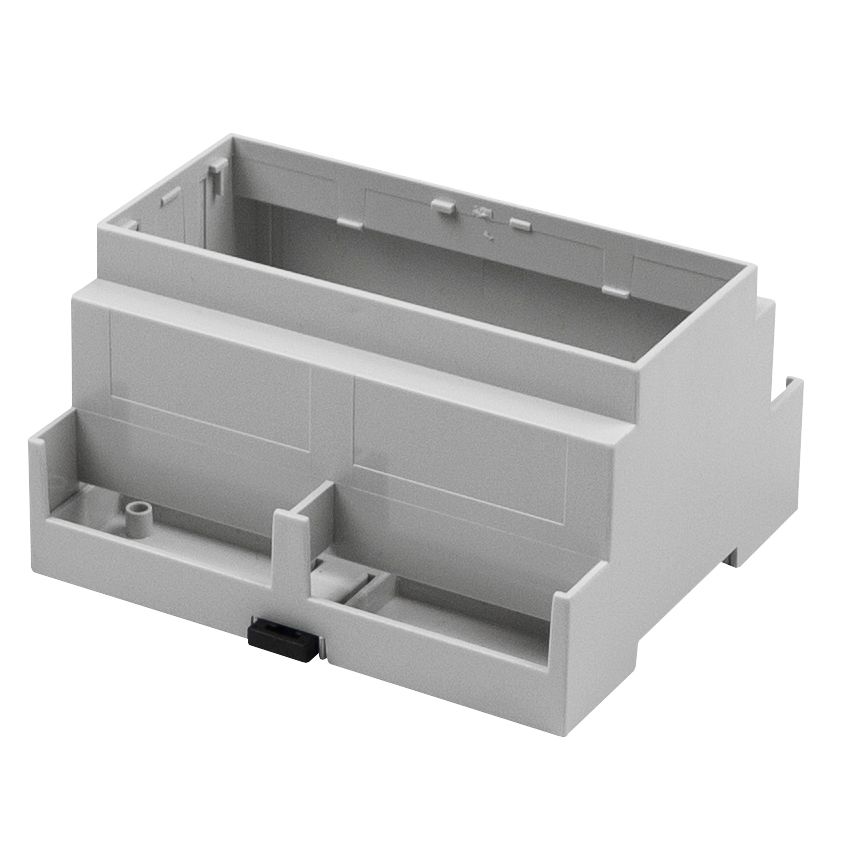

CNMB-6W-2 |
106 mm |
90 mm |
58 mm |
Hellgrau |
6 |
IP20 |
Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.) |
|
||
|
CNMB-9W-2 |
159 mm |
90 mm |
58 mm |
Hellgrau |
9 |
IP20 |
Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.) |
|
||
|
CNMB-12W-2 |
212 mm |
90 mm |
58 mm |
Hellgrau |
12 |
IP20 |
Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.) |
|
||
